Lleida, situada en el llano del Segre a unos 155 m de altitud, presenta una geología dominada por depósitos aluviales y terrazas fluviales con intercalaciones de limos y arcillas. En este contexto, el ensayo presiómetro de Ménard se convierte en una herramienta clave para caracterizar la deformabilidad del subsuelo, especialmente cuando se proyectan cimentaciones profundas o losas de gran superficie. La prueba permite obtener el módulo presiométrico (E_M) y la presión límite (p_l), parámetros que alimentan directamente los cálculos de asientos. Antes de ejecutar el ensayo en Lleida, suele complementarse con una calicata exploratoria para identificar el nivel freático y la estratigrafía en los primeros metros.
El módulo presiométrico en los limos del Segre suele oscilar entre 5 y 15 MPa, valores clave para predecir asientos diferenciales.
Metodología y alcance
Consideraciones locales

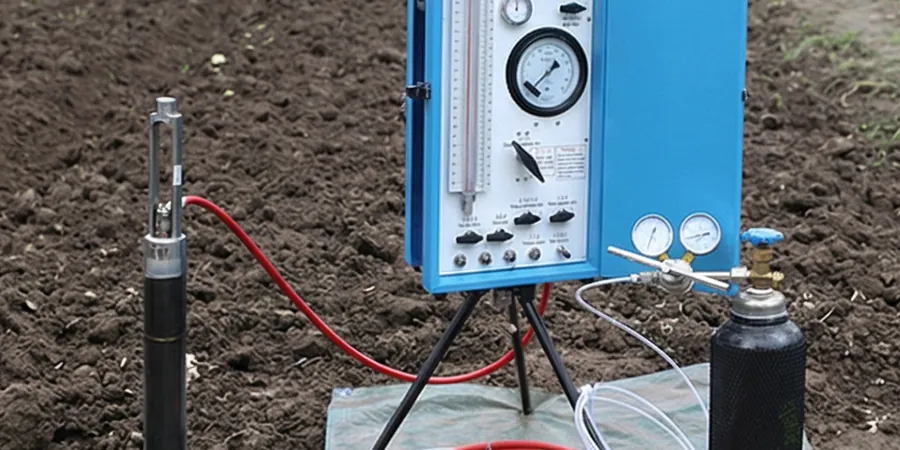

El equipo de presiómetro que empleamos en Lleida consta de una sonda inflable de tres celdas, conectada a un controlador de presión y un transductor de volumen. Durante la inflación controlada, la celda central mide la deformación radial del terreno mientras las celdas de guarda evitan el flujo axial. Si el nivel freático es alto —frecuente en las zonas próximas al Segre— la inyección de gas puede provocar fisuración hidráulica prematura, invalidando la prueba. Por eso, antes de iniciar el ensayo se verifica la permeabilidad del macizo con un ensayo de permeabilidad in situ y se ajusta la velocidad de carga para evitar artefactos en la curva.
Normativa aplicable
UNE 103 (Presiómetro de Ménard), NF P94-110-1 (Norma francesa de referencia), Eurocode 7 (EN 1997-2:2007) – Anexo D, Recomendaciones del Laboratorio de Carreteras de España (PG-3)
Servicios técnicos asociados
Presiómetro en suelos aluviales
Ejecución del ensayo en depósitos de limo, arena y grava del llano de Lleida, con interpretación de curvas presiométricas para cimentaciones superficiales y profundas.
Presiómetro en terraplenes y rellenos
Caracterización de la deformabilidad en rellenos antrópicos o terraplenes viales, habituales en los accesos a la ciudad, para control de asientos postconstructivos.
Parámetros típicos
Preguntas frecuentes
¿Cuál es la diferencia entre el módulo presiométrico y el módulo de elasticidad del suelo?
El módulo presiométrico (E_M) se obtiene en condiciones de deformación lateral controlada dentro del sondeo, mientras que el módulo elástico (E) se determina en ensayos de laboratorio o mediante correlaciones empíricas. En los suelos aluviales de Lleida, E_M suele ser entre 1.5 y 3 veces inferior al E de laboratorio debido a la alteración de la muestra, por lo que el presiómetro ofrece un valor más representativo del comportamiento in situ.
¿Qué profundidad máxima se puede alcanzar con el presiómetro de Ménard en Lleida?
Con sondeos previos de hasta 25 m de profundidad se puede ejecutar el ensayo en cualquier estrato accesible. En la práctica, para proyectos típicos de edificación en Lleida (hasta 5-6 plantas) basta con ensayar entre 6 y 12 m de profundidad, donde se concentran los limos y arenas que controlan los asientos.
¿Cuánto cuesta un ensayo presiómetro de Ménard en Lleida?
El coste referencial para un ensayo completo (incluyendo sondeo previo, ejecución y elaboración del informe) oscila entre 510 y 590 euros por punto, dependiendo de la profundidad y el número de puntos contratados. Para presupuestos de mayor volumen se aplican descuentos progresivos.
