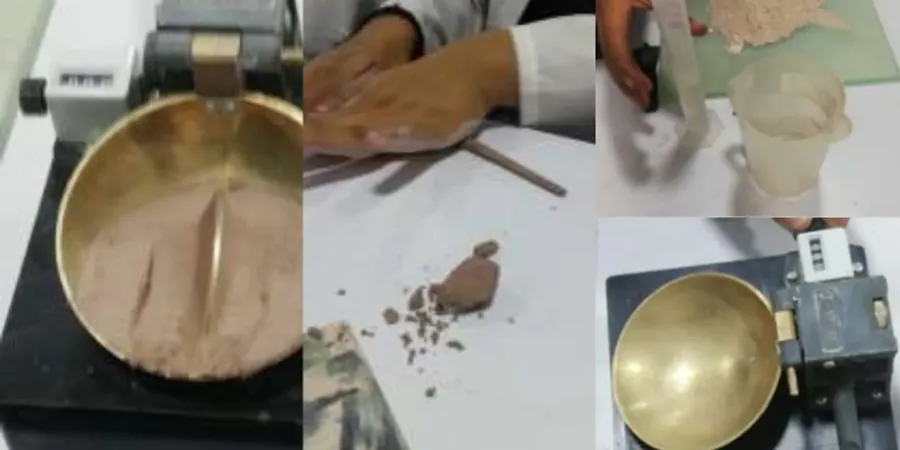

La cuchara de Casagrande y el rodillo de 3 mm son herramientas que usamos a diario en nuestro laboratorio en Lleida. Con ellas determinamos los Límites de Atterberg: el límite líquido (LL) y el límite plástico (LP). Estos valores son esenciales para clasificar suelos finos según el Sistema Unificado (USCS) y calcular el índice de plasticidad (IP). En Lleida, donde los depósitos aluviales del Segre generan arcillas y limos de plasticidad variable, este ensayo es paso obligatorio antes de cualquier estudio de mecánica de suelos. Sin ese dato, no se puede dimensionar una cimentación ni evaluar el comportamiento de un terraplén.
El índice de plasticidad (IP) es el primer filtro para detectar suelos expansivos en Lleida; un IP mayor de 30 ya enciende alarmas en cimentación superficial.
Metodología y alcance
Consideraciones locales
Recuerdo una promoción de viviendas en el barrio de la Bordeta, cerca del canal de Seròs. El estudio previo mostró LL de 58 e IP de 32: arcilla CH de alta plasticidad. El proyectista asumió una capacidad de carga típica de 150 kPa sin considerar la expansividad. A los tres meses de construida la losa, aparecieron fisuras en muros de carga. Tuvimos que recolocar el suelo y ejecutar un mejoramiento con columnas de grava para controlar los cambios volumétricos. Si se hubieran hecho los Límites de Atterberg con criterio desde el inicio, el costo extra se habría evitado.
Normativa aplicable
UNE 103103/103104 - Standard Test Methods for Liquid Limit, Plastic Limit, and Plasticity Index of Soils, UNE 103103:1994 - Determinación del límite líquido de un suelo por el método del aparato de Casagrande, UNE 103104:1993 - Determinación del límite plástico de un suelo
Servicios técnicos asociados
Límites de Atterberg completos (LL + LP + IP)
Determinación del límite líquido y plástico con cálculo del índice de plasticidad. Incluye preparación de muestra tamizada por #40, tres determinaciones de LL y dos de LP. Resultado en 48 horas hábiles con informe técnico que clasifica el suelo según USCS y recomienda acciones si el IP supera 20.
Límite líquido rápido (solo LL con cono de penetración)

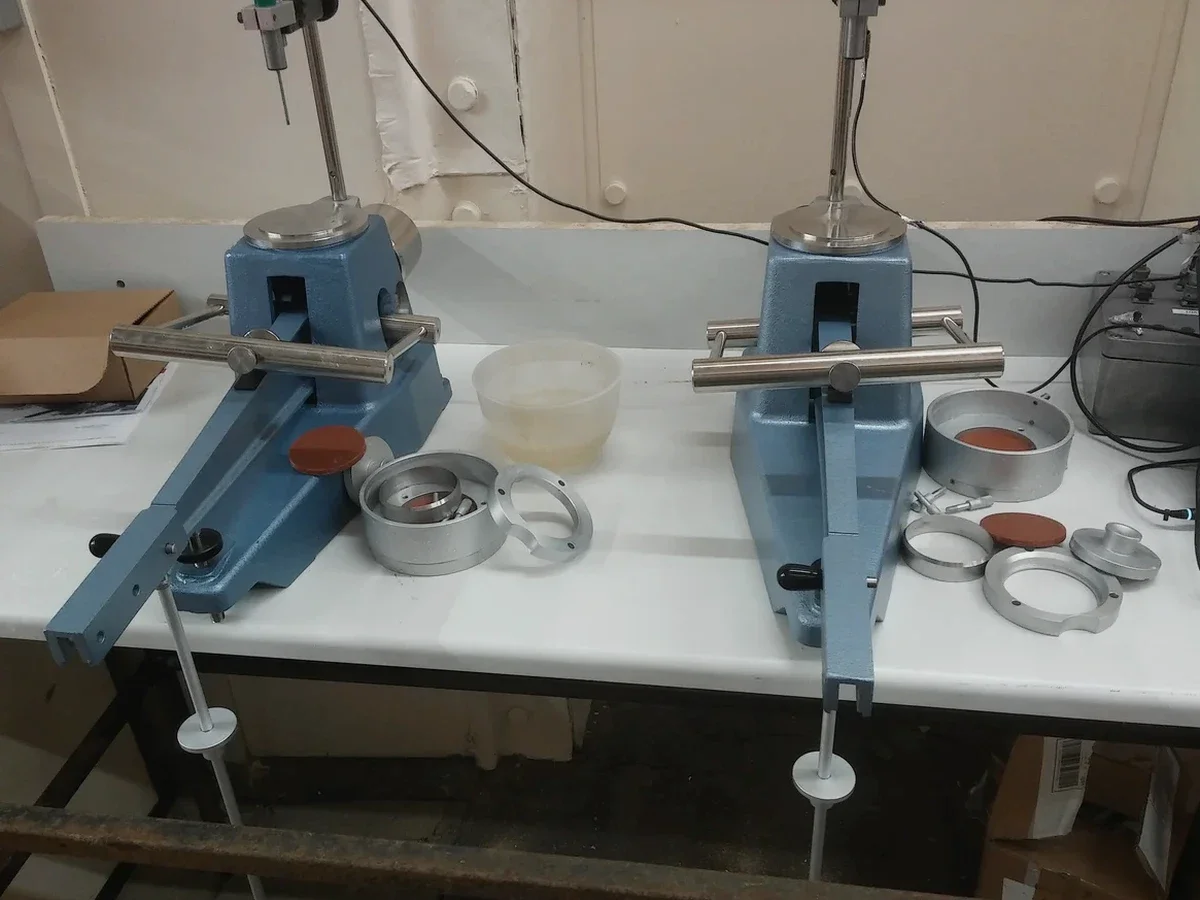

Variante del ensayo usando el penetrómetro de cono (BS 1377:1990) cuando se requiere un valor aproximado de LL en menos tiempo. Útil para control de calidad en rellenos o terraplenes viales donde solo interesa detectar cambios de plasticidad. Resultado en 24 horas.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre límite líquido y límite plástico?
El límite líquido (LL) es el contenido de humedad con el que el suelo pasa de estado semilíquido a plástico; se mide con la cuchara de Casagrande contando golpes hasta que la ranura se cierra 12,7 mm. El límite plástico (LP) es el contenido de humedad en que el suelo se agrieta al enrollarlo en un rodillo de 3 mm de diámetro. La diferencia entre ambos es el índice de plasticidad (IP).
¿Cuánto cuesta un ensayo de Límites de Atterberg en Lleida?
El rango orientativo para un ensayo completo (LL + LP + IP) en Lleida está entre 30 y 60 euros, dependiendo del volumen de muestras y si se incluye clasificación USCS. Para proyectos con varias muestras, ofrecemos descuento por lote.
¿En qué tipo de suelos de Lleida es obligatorio este ensayo?
Es obligatorio en suelos finos: arcillas y limos de cualquier origen (aluvial, glacis, terraza). En Lleida, los depósitos del Segre suelen dar arcillas CL o CH; los glacis del Pla de Lleida dan CL con algo de limo. Si hay fracción fina mayor al 35%, la normativa exige Atterberg para clasificar correctamente.
¿Cómo afecta el índice de plasticidad al diseño de cimentaciones?
Un IP alto (>20) indica potencial expansivo o contráctil con cambios de humedad. En Lleida, donde las arcillas CH del Segre tienen IP de 25 a 35, las cimentaciones superficiales pueden sufrir asientos diferenciales o levantamiento si no se contempla el cambio volumétrico. El ensayo permite al ingeniero decidir si usar pilotes, mejoramiento del suelo o losa postensada.
