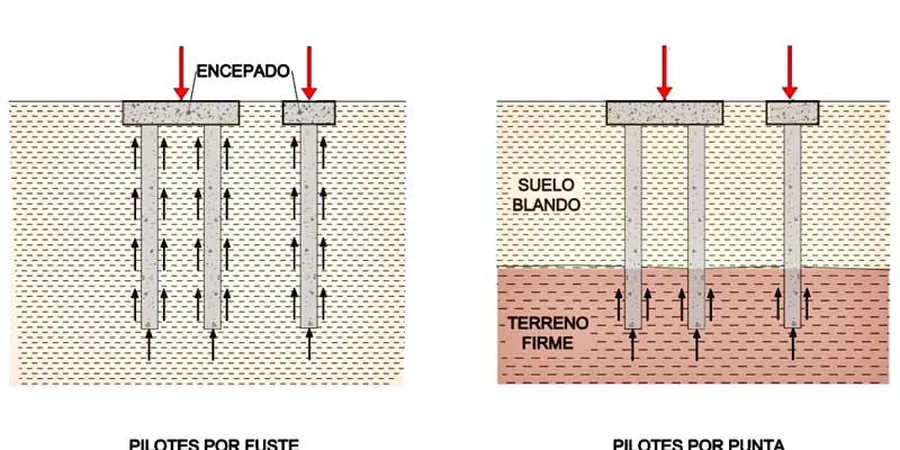

El crecimiento urbanístico de Lleida durante el siglo XX, con la expansión del ensanche y la construcción de infraestructuras como el puente de la Universidad, obligó a los ingenieros a profundizar en el comportamiento de los suelos aluviales del Segre. En ese contexto, la distinción entre pilotes por fricción y punta dejó de ser una cuestión académica para convertirse en una decisión de proyecto con implicaciones económicas directas. Cuando el terreno presenta capas de limos y arenas sueltas sobre un estrato resistente profundo, la carga se transmite mayoritariamente por fuste; en cambio, si encontramos un nivel competente a poca profundidad, el pilote trabaja por punta. Para afinar este diagnóstico en Lleida, es habitual complementar el reconocimiento con un ensayo de penetración estática que registra la resistencia continua del perfil.
En suelos aluviales como los de Lleida, la correcta asignación de carga entre fuste y punta puede reducir el número de pilotes hasta un 25 %.
Metodología y alcance
- Ángulo de rozamiento interno del fuste (δ) y resistencia por fuste unitaria (qₛ).
- Resistencia por punta unitaria (qₚ) según el método de Vesic o Janbu.
- Módulo de elasticidad del suelo para estimar asientos bajo carga de servicio.
- Relación de Poisson y coeficiente de empuje lateral K₀.
Consideraciones locales
La principal fuente de incertidumbre en Lleida es la heterogeneidad lateral de las terrazas aluviales: un sondeo puede atravesar 3 m de grava densa y el siguiente, a 10 m de distancia, encontrar 8 m de limo arcilloso. Si el proyecto asume erróneamente un comportamiento por punta y la capa resistente se hunde, el pilote trabajará por fricción en un tramo no diseñado para ello, generando asientos diferenciales. Además, el nivel freático varía estacionalmente entre 2 y 6 m de profundidad, lo que modifica el peso efectivo y la resistencia al corte del terreno. Por eso, antes de decidir la tipología de cimentación profunda, realizamos un análisis de los perfiles de fuste y punta con base en ensayos in situ y correlaciones locales calibradas.
Normativa aplicable
Eurocódigo 7 (EN 1997‑1:2004) – apartados 6.6 y 7.6 sobre cimentaciones profundas, UNE EN 1536:2011 – Ejecución de pilotes perforados, UNE 103/D1143M‑07 – Método de ensayo de carga axial en pilotes, Guía de cimentaciones profundas del CEDEX (España)
Servicios técnicos asociados
Ensayos de penetración estática (CPT)
Registro continuo de resistencia por punta y fricción lateral, que permite identificar con precisión las capas donde predomina cada mecanismo y calcular la capacidad portante por fuste y punta de forma directa.
Sondeos mecánicos con SPT
Extracción de muestras alteradas e inalteradas con toma de golpeo N₃₀, correlacionable con la resistencia unitaria por fuste y punta mediante las expresiones de Meyerhof o Bustamante-Gianeselli.
Ensayos de carga axial sobre pilotes
Ejecución de pruebas de carga estática (mantenida o cíclica) para verificar in situ la contribución real de fuste y punta, conforme a la norma UNE EN 1536 y UNE 103.
Análisis numérico por elementos finitos
Modelización 2D/3D del grupo de pilotes considerando la interacción suelo‑estructura, calibrada con los parámetros locales de Lleida, para optimizar la longitud y el diámetro de cada elemento.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre un pilote por fricción y uno por punta en suelos como los de Lleida?
Un pilote por fricción transmite la carga al terreno principalmente a través del contacto lateral del fuste con el suelo, lo que ocurre cuando el estrato resistente está muy profundo. En cambio, un pilote por punta apoya su base sobre un nivel competente (grava densa o roca) y la carga se concentra en la punta. En la llanura aluvial de Lleida, donde alternan capas de grava y limo, la mayoría de los pilotes trabajan con un reparto mixto, y es necesario cuantificar ambos componentes mediante ensayos in situ.
¿En qué zonas de Lleida es más probable que un pilote trabaje principalmente por fricción?
En las terrazas bajas del Segre, cerca del casco antiguo y el barrio de la Bordeta, los primeros 10‑15 metros suelen ser arenas limosas y limos de compacidad baja a media, con el nivel freático entre 2 y 4 m. Allí, la resistencia por fuste domina claramente. En cambio, en las terrazas altas de la zona de Cappont o el polígono industrial, las gravas cementadas aparecen a los 5‑8 m, por lo que el pilote trabaja mayoritariamente por punta.
¿Cuánto cuesta un estudio de capacidad portante para pilotes en Lleida?
El rango referencial para un análisis completo, que incluye sondeos con SPT, ensayos de laboratorio y el informe de cálculo de fuste y punta, se sitúa entre 570 € y 1.660 €, dependiendo del número de puntos de reconocimiento, la profundidad de los sondeos y la complejidad del perfil estratigráfico. Para una cotización ajustada al proyecto concreto, lo mejor es consultarnos con los planos de la estructura prevista.
