En Lleida, el contraste entre los suelos limo-arcillosos del centro histórico y los depósitos aluviales del Segre cerca de la Bordeta nos obliga a ajustar cada proyecto de muros de contención. Mientras en el casco antiguo aparecen limos compactos con algo de grava, en la zona de Pardinyes el nivel freático suele estar alto y aparecen arenas finas. Para definir el empuje real del terreno, lo primero que hacemos es una campaña con calicatas exploratorias para ver la estratigrafía en los primeros metros, y luego complementamos con ensayos SPT cuando necesitamos conocer la resistencia a la penetración en capas más profundas. Así evitamos dimensionar el muro a ciegas.
En los limos del Pla de Lleida, el ángulo de rozamiento interno ronda los 28-32 grados, un valor que define el empuje activo del terreno.
Metodología y alcance
Consideraciones locales
Lleida, con una altitud media de 155 m sobre el nivel del mar, está en una zona de sismicidad baja según la NCSE-02 (aceleración básica 0.04 g). Pero el riesgo real no viene del terremoto, sino del agua. Las lluvias torrenciales típicas del clima semiárido pueden saturar el trasdós del muro en pocas horas, multiplicando el empuje hidrostático. Si no se proyecta un drenaje adecuado —como un manto de grava o geotextil—, el muro puede colapsar por sobrepresión. Por eso en Lleida diseñamos siempre con drenaje y, en zonas como el Polígono Industrial de El Segre, incorporamos un estudio de permeabilidad específico.
Video explicativo
Normativa aplicable
Eurocódigo 7 (EN 1997-1:2004), Guía de Cimentaciones en Obra Civil (Ministerio de Fomento), NCSE-02 (Norma de Construcción Sismorresistente Española), UNE 103-300 (Determinación de la densidad seca máxima)
Servicios técnicos asociados
Corte directo
Determinación del ángulo de rozamiento y cohesión en muestras inalteradas, clave para el cálculo de empujes activos y pasivos.
Permeabilidad en carga constante
Medición del coeficiente de permeabilidad en suelos granulares y limos, para dimensionar el sistema de drenaje del trasdós.
Ensayo SPT
Obtención del índice N-SPT en sondeos, correlacionable con la densidad relativa y el módulo de deformación del relleno.
Granulometría por tamizado
Clasificación del suelo de relleno (UNE 103101) para estimar el comportamiento frente a la erosión y el drenaje interno.
Parámetros típicos
Preguntas frecuentes
¿Qué normativa se aplica al diseño de muros de contención en Lleida?
La referencia principal es el Eurocódigo 7 (EN 1997-1:2004) para los estados límite últimos y de servicio. A nivel nacional se complementa con la Guía de Cimentaciones en Obra Civil del Ministerio de Fomento. Para la zona de Lleida, al ser de baja sismicidad, la NCSE-02 apenas condiciona el diseño, pero siempre la revisamos.
¿Cuánto cuesta un estudio geotécnico para un muro de contención en Lleida?
El precio orientativo de un estudio básico para un muro de hasta 3 m de altura en Lleida está entre 570 y 2.540 euros, dependiendo del número de sondeos, ensayos de laboratorio y la complejidad del terreno. Incluye calicatas, SPT, corte directo y clasificación del suelo.

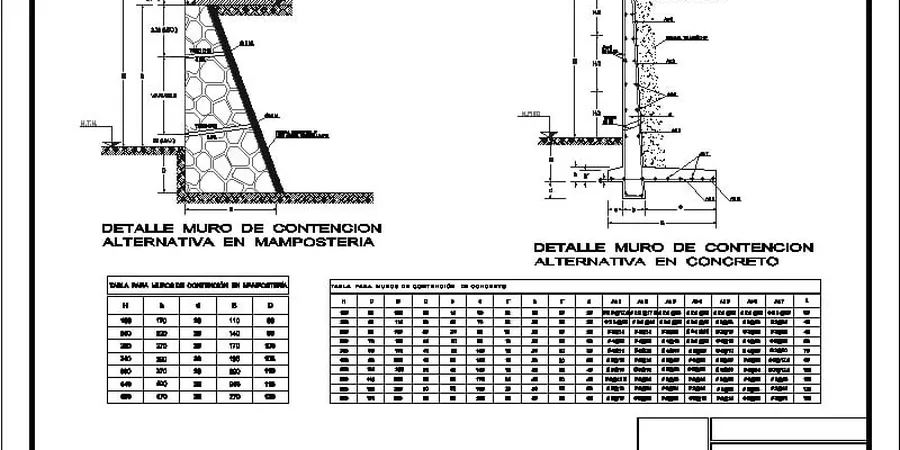

¿Qué diferencia hay entre un muro de gravedad y un muro en ménsula para los suelos de Lleida?
En los limos compactos del centro de Lleida un muro de gravedad de hormigón en masa funciona bien porque el terreno tiene suficiente capacidad portante. En cambio, cerca del Segre, donde hay arenas sueltas y nivel freático alto, es más eficiente un muro en ménsula con zapata y drenaje, ya que reduce el peso y el empuje hidrostático.
