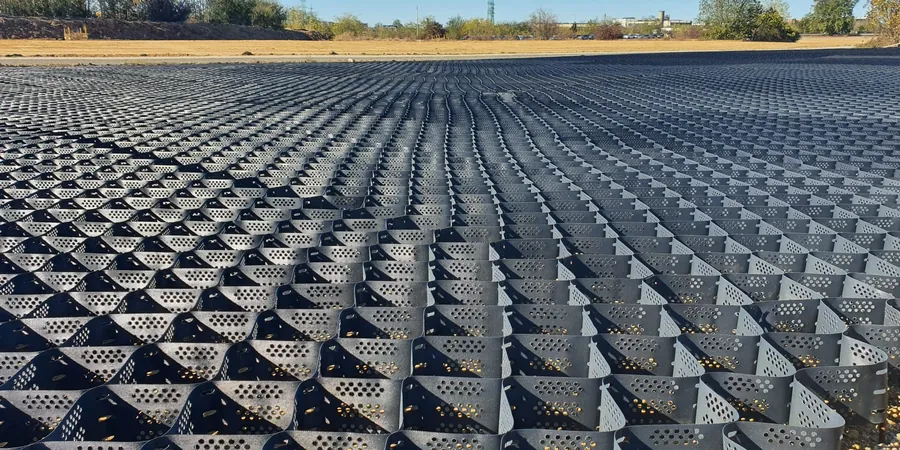

En Lleida, las diferencias entre el suelo arcilloso del Pla d'Urgell y los limos del Segrià exigen soluciones adaptadas. En la zona del polígono industrial de Torrefarrera, los terraplenes requieren refuerzo ante asentamientos diferenciales; en cambio, en los márgenes del río Segre, la erosión superficial es el problema recurrente. Por eso aplicamos diseño con geoceldas, un sistema tridimensional que confina el relleno granular y distribuye cargas. Antes de instalar, realizamos un estudio de mecánica de suelos para caracterizar la subrasante. También medimos la compactación in situ con densidad cono de arena para verificar la densidad alcanzada. El resultado es una base estable que soporta tránsito pesado sin deformarse.
Con 30 cm de geoceldas sobre limo arcilloso saturado pasamos de 80 kPa a 250 kPa de capacidad portante en Lleida.
Metodología y alcance
Consideraciones locales
El equipo de extendido de geoceldas es ligero: un carretón con paneles plegados y un vibrocompactador de 1,5 toneladas. En Lleida, el principal riesgo no es la maquinaria, sino la saturación del suelo por lluvias torrenciales. Si el material de relleno se coloca con humedad superior al óptimo Proctor, las celdas no confinan bien y el conjunto pierde rigidez. También aparece el riesgo de punzonamiento cuando la subrasante tiene baches o piedras angulosas. Por eso antes de tender las geoceldas nivelamos la superficie con una capa de arena de 5 cm. Si el proyecto es en zona de huerta con regadío, añadimos geotextil antifiltración bajo las celdas.
Video explicativo
Normativa aplicable
UNE 103 (resistencia a tracción de geoceldas), Eurocode 7 (EN 1997-1:2004) para diseño geotécnico, UNE 104-281-89 (geotextiles y productos relacionados)
Servicios técnicos asociados
Refuerzo de vías de acceso agrícola
Sobre suelos limo-arcillosos del Pla d'Urgell, instalamos geoceldas de 150 mm rellenas de zahorra para soportar el tránsito de tractores y camiones de cosecha sin deformar la calzada.
Estabilización de taludes en canales de riego
En los márgenes del canal de Pinyana colocamos paneles de 100 mm con relleno de grava para evitar la erosión superficial y el descalce del talud durante las riadas del Segre.
Plataformas de trabajo en obras lineales
Para la construcción de la línea de alta velocidad AVE a su paso por Lleida, diseñamos geoceldas de 200 mm sobre terraplenes de 4 metros de altura, garantizando una base firme para la maquinaria pesada.
Parámetros típicos
Preguntas frecuentes
¿Qué ventajas tienen las geoceldas frente a un suelo-cemento en Lleida?
Las geoceldas permiten una instalación más rápida (no requieren curado) y se adaptan a suelos con baja plasticidad sin necesidad de aportar cemento. En Lleida, donde el suelo tiene un alto contenido en limo, el sistema confina el material granular y evita la licuefacción superficial durante lluvias intensas.
¿Cuánto cuesta el diseño con geoceldas para una parcela agrícola en Lleida?
El rango de precio para un diseño básico con geoceldas en una parcela de 500 m² oscila entre 500 y 1.490 euros, dependiendo de la altura de celda (75-200 mm) y del tipo de relleno (zahorra o grava). El coste incluye el estudio de subrasante, el suministro de paneles y la supervisión de la instalación.
¿Las geoceldas funcionan en suelos arcillosos expansivos como los de la comarca del Segrià?
Sí, pero requieren una capa de separación con geotextil para evitar que la arcilla suba por capilaridad dentro de las celdas. En Lleida, donde las arcillas del Oligoceno presentan hinchamiento moderado (IP entre 20-30), colocamos una membrana impermeable bajo las geoceldas para aislar el relleno del agua freática.
¿Se pueden instalar geoceldas sobre un terraplén existente sin desmontar?
Sí, siempre que el terraplén esté compactado al 95% del Proctor estándar. En Lleida, sobre terraplenes de la antigua carretera N-240, hemos colocado geoceldas de 150 mm directamente sobre la capa granular existente, logrando duplicar la capacidad portante sin necesidad de fresar el firme.
¿Qué mantenimiento requieren las geoceldas después de instaladas?
Mínimo: solo revisar que el relleno no se haya desplazado tras lluvias torrenciales. En Lleida, donde las tormentas de verano concentran 40 mm en una hora, recomendamos inspeccionar las juntas de los paneles cada dos años. Si hay grietas en la superficie asfáltica, se rellena con mortero polimérico sin desmontar las geoceldas.
