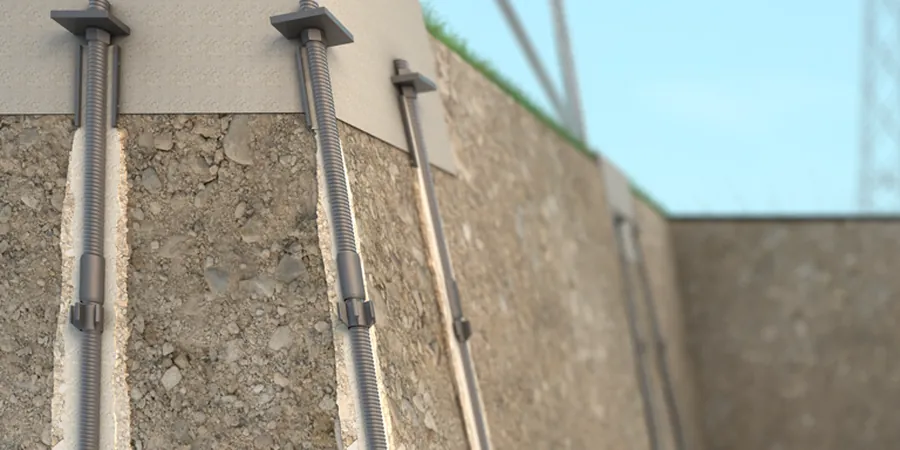

En Lleida, los suelos aluviales del río Segre y las arcillas yesíferas del Pla de Lleida condicionan cualquier cimentación profunda. Cuando el terreno tiene baja capacidad portante en superficie o se necesita transmitir carga a estratos más competentes, el diseño de micropilotes es la solución más eficiente. En nuestra experiencia, estos elementos esbeltos, de 100 a 300 mm de diámetro, se perforan y arman con barras de acero para luego inyectar lechada a presión, creando un fuste resistente tanto a compresión como a tracción. Antes de definir la geometría exacta, conviene complementar con un ensayo SPT para correlacionar la resistencia a la penetración con los parámetros del suelo, y con calicatas exploratorias para identificar visualmente los horizontes arcillosos y yesíferos típicos de la comarca.
Los micropilotes en Lleida se diseñan considerando el yeso del Pla de Lleida, que puede disolverse con el agua y generar huecos impredecibles.
Metodología y alcance
- Diámetro y armadura del micropilote según carga de diseño
- Longitud de empotramiento en estrato competente
- Capacidad estructural del acero (B 500 S o similar)
- Presión de inyección de la lechada (0,5–1,0 MPa)
Consideraciones locales
En el barrio de la Mariola, cerca del Segre, los suelos son arenosos con lentejones de limo; en cambio, en el Polígono Industrial del Cami dels Frares predominan las arcillas yesíferas duras. Esta diferencia hace que el diseño de micropilotes en Lleida no pueda generalizarse: en la zona baja, el riesgo de asentamientos diferenciales por licuefacción es alto si no se empotra en el sustrato terciario; en la zona alta, el yeso puede disolverse con filtraciones, generando cavidades que comprometen la adherencia fuste-terreno. Por eso, antes de inyectar, realizamos un estudio de suelos expansivos para medir el potencial de hinchamiento y ajustar la longitud de anclaje evitando sorpresas durante la obra.
Normativa aplicable
CTE DB-SE-C (Cimientos), Eurocode 7 (EN 1997-1:2004), Guía para el diseño y ejecución de micropilotes (FHWA)
Servicios técnicos asociados
Micropilotes de alta capacidad
Para edificios plurifamiliares o naves industriales en el Pla de Lleida, diseñamos micropilotes de 200–300 mm de diámetro con armadura de alta resistencia, inyectados a 1,0 MPa. Se empotran en el sustrato terciario (margas o calizas) a profundidades de 10–15 m, alcanzando capacidades de hasta 800 kN por pilote.
Micropilotes para rehabilitación
En el centro histórico de Lleida, donde las calles son estrechas y los edificios antiguos, empleamos micropilotes de 100–150 mm perforados con maquinaria compacta. Se diseñan para recalces de cimentaciones existentes, trabajando a tracción o compresión según las cargas de la estructura original.
Parámetros típicos
Preguntas frecuentes
¿Qué normativa se aplica al diseño de micropilotes en Lleida?
En España, el diseño de micropilotes debe cumplir el CTE DB-SE-C (Cimientos) y el Eurocódigo 7 (EN 1997-1:2004). Para aspectos específicos de ejecución, seguimos la guía FHWA. En Lleida, además, consideramos la experiencia local con suelos yesíferos, que exige precauciones adicionales frente a la disolución del yeso.
¿Cuánto cuesta el diseño de micropilotes en Lleida?
El rango referencial para un estudio completo de diseño de micropilotes en Lleida está entre 780 € y 2.680 €, dependiendo del número de pilotes, profundidad de los sondeos y ensayos de laboratorio necesarios. Incluye la campaña geotécnica, cálculos estructurales y el informe final con planos de ejecución.
¿Cuánto tiempo lleva obtener el diseño de micropilotes?
Desde la campaña de sondeos hasta la entrega del informe de diseño de micropilotes, el plazo habitual es de 3 a 5 semanas. En Lleida, donde los accesos a las parcelas suelen ser buenos, la perforación se completa en 2–3 días. El resto del tiempo se dedica al ensayo de muestras (compresión simple, triaxial) y al cálculo estructural según CTE.
¿Qué tipo de terreno es más problemático para micropilotes en Lleida?
El yeso del Pla de Lleida es el principal desafío: puede disolverse con el agua de inyección o con aportes freáticos, generando cavidades que reducen la adherencia fuste-terreno. También los limos colapsables del Segre, que al saturarse pierden resistencia, exigen empotrar los micropilotes en el sustrato terciario para garantizar la capacidad portante.
