El comportamiento del terreno en Lleida cambia radicalmente entre la terraza fluvial del Segre y los glacis de la plana. Mientras en Cappont o Pardinyes se puede encontrar un paquete de gravas limosas de excelente capacidad portante, en la falda del Turó de la Seu Vella o en zonas de Balàfia los rellenos antrópicos sobre el sustrato margoso obligan a replantear cualquier sistema de contención. Un estudio de estabilidad de taludes previo suele ser determinante para decidir si se requieren anclajes activos que limiten las deformaciones desde el primer momento, o si una solución pasiva es suficiente. Lleida, con más de 140.000 habitantes y un caserío que se densifica hacia el este, demanda excavaciones seguras donde el control de cargas no se improvisa. Nuestro equipo técnico integra el diseño de anclajes activos y pasivos considerando los niveles freáticos colgados que aparecen tras las lluvias torrenciales del otoño ilerdense, un factor que modifica la adherencia bulbo-terreno más de lo que parece a simple vista.
Un anclaje mal dimensionado en un estrato yesífero ilerdense puede perder el 40% de su capacidad en menos de cinco años por disolución del contacto bulbo-suelo.
Metodología y alcance
Factores del terreno local
El Eurocódigo 7 y la Guía para el Diseño y la Ejecución de Anclajes al Terreno en Obras de Carretera establecen verificaciones obligatorias de estabilidad global que en Lleida adquieren una relevancia especial. La presencia de yesos masivos en el subsuelo de barrios como Ciutat Jardí o la Zona Alta introduce un riesgo de karstificación que no se puede ignorar: una cavidad no detectada cerca de la zona de bulbo puede provocar la pérdida súbita de capacidad del anclaje. Además, la sismicidad moderada de la zona, reflejada en el anejo nacional de la norma NCSE-02, obliga a considerar la acción sísmica en el diseño de anclajes para estructuras de categoría especial. Omitir un estudio detallado de la agresividad química del terreno es el error más frecuente que vemos en proyectos ajenos que luego requieren un refuerzo de urgencia. Nuestro laboratorio, acreditado bajo ISO 17025 para ensayos de agresividad de suelos, ejecuta todas las comprobaciones de durabilidad que exige la instrucción EHE-08 para elementos de hormigón pretensado, aplicables por analogía a los tirantes permanentes.
Normativa aplicable
Eurocódigo 7 (EN 1997-1:2004) - Proyecto geotécnico, NCSE-02 - Norma de Construcción Sismorresistente, EHE-08 - Instrucción de Hormigón Estructural (durabilidad de elementos pretensados), Guía para el Diseño y la Ejecución de Anclajes al Terreno en Obras de Carretera (Ministerio de Fomento)
Otros servicios relacionados

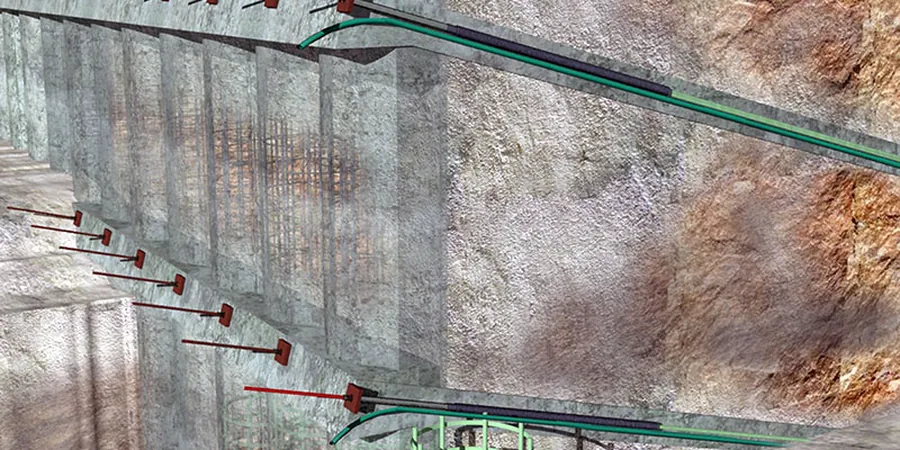

Diseño de anclajes activos con pretensado
Para pantallas de pilotes en sótanos del Eixample o estabilización de taludes en la carretera de Huesca. Definimos la carga de bloqueo, la longitud libre y la longitud de bulbo mediante modelos de equilibrio límite y elementos finitos, asegurando que no se superen los desplazamientos admisibles en estructuras colindantes.
Diseño de anclajes pasivos (bulonado)
Solución óptima para desmontes en la variante de Lleida o refuerzo de macizos rocosos en la Serra de Gardeny. El sistema moviliza la resistencia del terreno mediante la deformación controlada del bulbo, sin necesidad de gato de tesado, reduciendo el plazo de ejecución.
Verificación de capacidad y ensayos de recepción
Realizamos ensayos de investigación, adecuación y aceptación según la norma UNE-EN 1537:2015. Controlamos la fluencia, la pérdida de carga y el comportamiento a largo plazo con células de carga automatizadas que transmiten datos en tiempo real al ingeniero responsable.
Parámetros típicos
Preguntas comunes
¿En qué se diferencia un anclaje activo de uno pasivo?
Un anclaje activo se pretensa con un gato hidráulico hasta alcanzar una carga de bloqueo especificada en proyecto, limitando las deformaciones desde el inicio. Un anclaje pasivo no se tesa: su resistencia se moviliza cuando el terreno empieza a deformarse, por lo que es adecuado para macizos rocosos o suelos donde se admite un pequeño desplazamiento. En Lleida, la elección depende de la proximidad de edificios sensibles y de la rigidez del terreno.
¿Cuánto cuesta diseñar un sistema de anclajes para un solar en Lleida?
El diseño completo, incluyendo la campaña de investigación geotécnica mínima, la definición de longitudes de bulbo y el cálculo de la estabilidad global, se sitúa en un rango de €650 a €1.830 para proyectos de edificación de tamaño medio. La variación depende de la altura de excavación, el número de líneas de anclaje y si se requieren ensayos de investigación previos.
¿Qué vida útil tiene un anclaje en los suelos yesíferos de la Plana de Lleida?

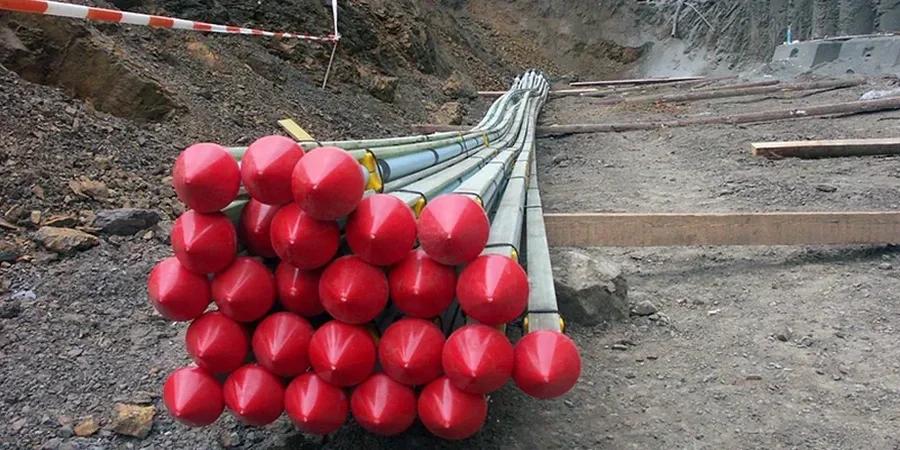

Con el diseño de protección anticorrosión adecuado, que en suelos con yeso debe incluir doble barrera (vaina corrugada de estanqueidad más lechada de cemento de alta resistencia a los sulfatos), se puede garantizar una vida útil superior a 50 años. La clave está en el control de la agresividad química del terreno y en la selección de aceros con límite elástico y relajación controlados.
