Lleida, situada a 155 metros de altitud en el llano del Segrià, presenta una variabilidad geotécnica que condiciona directamente el diseño de firmes viales. Los suelos aluviales del valle del Segre alternan limos arcillosos con gravas, mientras que en zonas como la Horta encontramos depósitos más finos con plasticidad media. Para dimensionar correctamente el paquete de firme en carreteras locales o accesos industriales, el estudio CBR para diseño vial en Lleida proporciona el valor de California Bearing Ratio que permite clasificar la subrasante según su capacidad portante, optimizando espesores de capa granular y evitando sobredimensionamientos innecesarios. Normalmente complementamos este análisis con un ensayo de placa de carga en campo para correlacionar el CBR de laboratorio con la respuesta real del terreno, y con granulometría cuando se requiere ajustar la curva del material de aporte.
Un CBR inferior a 3 en la subrasante obliga a espesores de firme superiores a 65 cm o a estabilización química previa.
Metodología y alcance
Consideraciones locales
Recuerdo una obra de acceso a un polígono en la carretera de Torrefarrera: el estudio CBR inicial arrojó valores de 7, pero durante la excavación apareció una lente de limos arcillosos saturados que redujo el CBR real a 2. No se había contemplado la variabilidad lateral del terreno. El firme colapsó a los seis meses de puesta en servicio. Para evitar estos escenarios en Lleida, realizamos calicatas exploratorias espaciadas cada 200-300 metros y ejecutamos el CBR sobre muestras inalteradas de cada nivel. Si la humedad natural supera el óptimo Proctor en más de 2 puntos, el valor obtenido en laboratorio puede no reflejar la condición de obra; entonces aplicamos el ensayo de CBR in situ con el penetrómetro dinámico DCP para correlacionar en tiempo real.
Normativa aplicable
UNE 103502:1995 - Método de ensayo para el CBR en laboratorio, Norma 6.1-IC (Ministerio Fomento) - Secciones de firme en función del CBR, UNE 103501:1994 - Ensayo Proctor Normal y Modificado
Servicios técnicos asociados

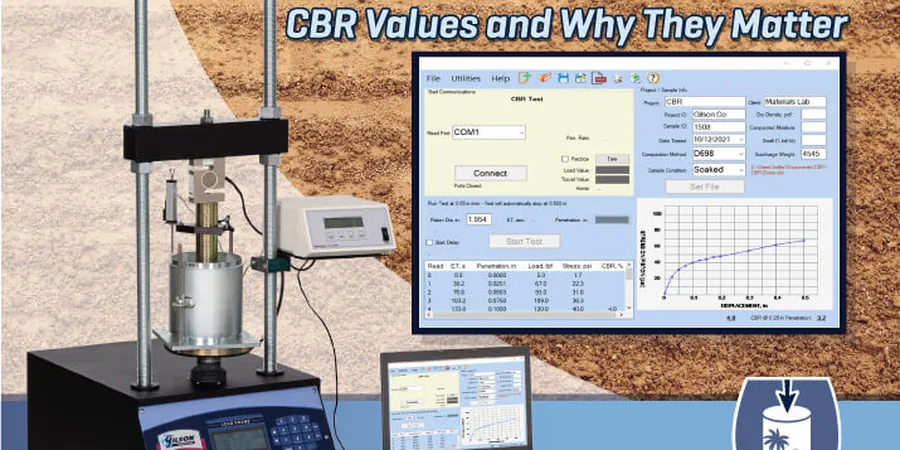

Ensayo CBR en laboratorio
Determinación del índice CBR sobre muestras representativas de subrasante, con compactación Proctor Normal o Modificado, saturación controlada y penetración a 2,54 y 5,08 mm. Entregamos informe con clasificación de firme según norma 6.1-IC.
Campaña de calicatas y muestreo
Excavación de calicatas en puntos estratégicos del trazado vial, extracción de muestras alteradas e inalteradas, y clasificación visual según UNE 103100. Definimos la estratigrafía de la subrasante para orientar los ensayos CBR.
Correlación CBR-DCP in situ
Medición del índice de penetración dinámica (DCP) en campo para correlacionar con el CBR de laboratorio. Útil para validar la homogeneidad de la subrasante durante la ejecución de la obra.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre el CBR de laboratorio y el CBR in situ?
El CBR de laboratorio se determina sobre muestras compactadas y saturadas bajo condiciones controladas (UNE 103502), mientras que el CBR in situ se obtiene con penetrómetros dinámicos tipo DCP sobre el terreno natural. El valor de laboratorio sirve para diseño, pero el in situ refleja la heterogeneidad real del terreno. En Lleida, donde los suelos aluviales varían mucho en pocos metros, lo habitual es combinar ambos para ajustar el firme durante la obra.
¿Cuántas calicatas se necesitan para un estudio CBR en una carretera local de Lleida?
Para una carretera local de 2-3 km en la provincia de Lleida, recomendamos al menos una calicata cada 400-500 metros, con un mínimo de 4 puntos de ensayo. En zonas de cambio litológico (por ejemplo, al cruzar del valle del Segre a los glacis de la Segarra) conviene densificar a cada 200 metros. Cada calicata debe alcanzar al menos 1,5 m por debajo de la cota de subrasante proyectada.
¿Cuándo es necesario estabilizar la subrasante antes del firme en Lleida?
Cuando el CBR de la subrasante es inferior a 5 (clasificación E1 o inferior), la norma 6.1-IC exige espesores de firme muy elevados (superiores a 60 cm de base granular). En esos casos resulta más económico estabilizar con cal (para suelos arcillosos) o cemento (para suelos limo-arenosos). En Lleida, los limos arcillosos del Segrià suelen responder bien a la estabilización con cal al 3-5% en peso, alcanzando CBR superiores a 10 tras 7 días de curado.
