Durante una obra de ampliación de la carretera N-240 a su paso por Lleida, nos encontramos con un problema clásico: el agua subterránea afloraba en los cortes del terraplén apenas 48 horas después de la excavación. La solución no fue solo canalizar, sino entender el comportamiento del suelo. Por eso, antes de diseñar el drenaje, realizamos una campaña de permeabilidad en laboratorio para medir la conductividad hidráulica de los limos arcillosos típicos de la zona. En paralelo, evaluamos la estabilidad del talud con ensayos de corte directo para asegurar que el drenaje no desestabilizara el terreno.
En las vegas del Segre, la napa freática puede subir 1,5 m en primavera: sin drenaje, el pavimento se satura y falla en menos de dos años.
Metodología y alcance
- Coeficiente de permeabilidad k (m/s)
- Granulometría del suelo de fundación
- Profundidad del nivel freático estacional
- Índice de plasticidad en finos
Consideraciones locales
El error más frecuente en Lleida es asumir que el terreno drena por sí solo porque en verano está seco. Constructoras locales han colocado capas de rodadura sobre suelos arcillosos sin subdrenaje, y tras las primeras lluvias otoñales el agua queda atrapada bajo el asfalto. La consecuencia: hundimientos localizados, pérdida de capacidad portante y rotura prematura del firme. Un drenaje vial geotécnico mal diseñado puede duplicar los costes de mantenimiento en cinco años.
Normativa aplicable
Eurocódigo 7 (EN 1997-1:2004) – Dimensionamiento geotécnico, Instrucción de Carreteras 5.2-IC (España) – Drenaje superficial y subterráneo, UNE 103403 – Permeabilidad en suelos con permeámetro de pared flexible
Servicios técnicos asociados
Estudio de permeabilidad in situ
Ensayos Lefranc y de carga constante en sondeos para determinar la conductividad hidráulica del terreno en las trazas de carretera.

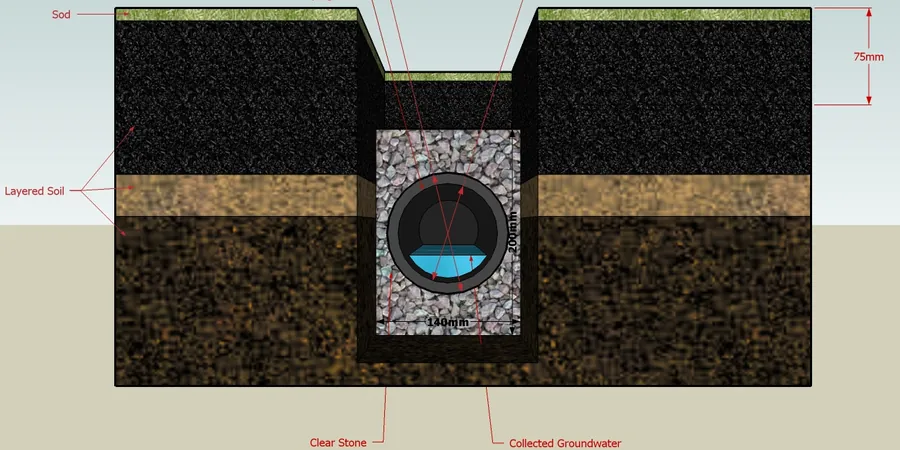

Diseño de subdrenes y capas drenantes
Cálculo de zanjas drenantes, geodrenes y colchones de grava con base en la granulometría y el nivel freático medido.
Análisis de estabilidad de taludes con drenaje
Evaluación de la seguridad de desmontes y terraplenes incorporando el efecto del agua y el sistema de drenaje propuesto.
Informe geotécnico para plataforma vial
Documento técnico con parámetros hidráulicos, recomendaciones constructivas y planos de drenaje, válido para proyectos de obra pública.
Parámetros típicos
Preguntas frecuentes
¿Cuándo es necesario un estudio de drenaje vial geotécnico en Lleida?
Siempre que la carretera atraviese zonas con napa freática somera (vegas del Segre, llanuras agrícolas) o suelos arcillosos expansivos. También es obligatorio si el proyecto incluye terraplenes de más de 3 m de altura o desmontes en materiales finos.
¿Qué diferencia hay entre un drenaje superficial y un drenaje geotécnico?
El drenaje superficial (cunetas, bajantes) maneja el agua de lluvia sobre el pavimento. El drenaje geotécnico actúa dentro del suelo: subdrenes, colchones y geodrenes que evitan que el agua sature la subrasante y reduzca su capacidad portante.
¿Cuánto cuesta un estudio de drenaje vial geotécnico en Lleida?
El rango referencial para un estudio completo con ensayos de permeabilidad y diseño de drenaje oscila entre 510 y 1.210 euros, dependiendo de la longitud de la traza, la cantidad de sondeos y la complejidad del terreno. El precio final se ajusta tras la visita técnica.
