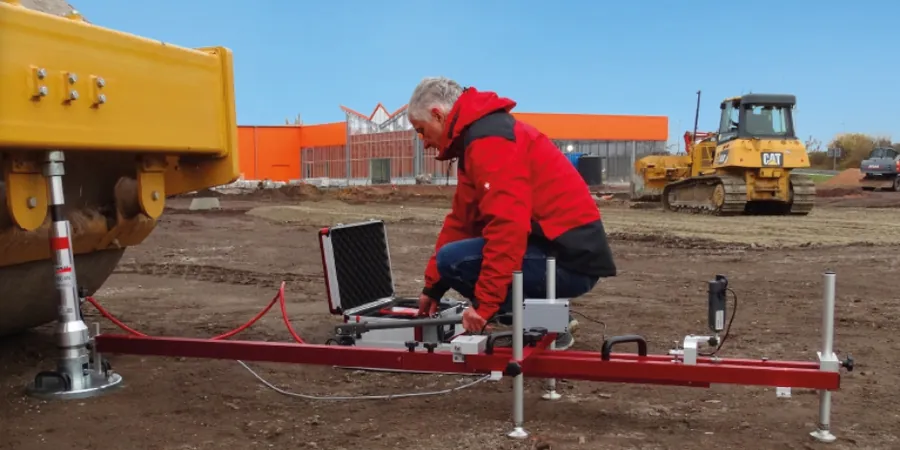

Recuerdo una obra en el polígono industrial de Lleida donde un terraplén de 6 metros sobre limos arcillosos mostraba asientos excesivos tras el primer invierno. Medimos la deformabilidad mediante ensayo placa de carga (PLT) in situ, y los módulos de deformación obtenidos (Ev2 > 50 MPa) confirmaron que el material necesitaba una capa de refuerzo granular. Sin ese dato, la losa de cimentación habría fisurado a los pocos meses. En Lleida, donde los suelos aluviales del Segre alternan con arcillas compactas, el PLT permite ajustar los cálculos de capacidad portante a las condiciones reales del terreno, evitando sobredimensionamientos o fallos prematuros. Complementamos este ensayo con un estudio de mecánica de suelos para correlacionar los resultados con la estratigrafía local.
El PLT in situ evita extrapolaciones teóricas y proporciona el módulo de deformación real del terreno sobre el que se apoyará la estructura.
Metodología y alcance
- Módulo de deformación Ev1 y Ev2 (primer y segundo ciclo de carga).
- Relación Ev2/Ev1, indicador del grado de compactación.
- Capacidad portante última q_ult y admisible q_adm.
Consideraciones locales
El error más frecuente en Lleida es confiar en tablas genéricas de capacidad portante sin verificar in situ. Un edificio de viviendas en la calle Major apoyó su cimentación sobre un estrato de limo arenoso que, según tablas, soportaba 0,25 MPa. El PLT reveló apenas 0,12 MPa, con asientos diferenciales que obligaron a recalzar con micropilotes. En la ciudad, donde coexisten suelos aluviales del Segre con depósitos de glacis, omitir el PLT puede llevar a roturas por corte local o asientos excesivos, especialmente en terrenos con heterogeneidad vertical.
Video explicativo
Normativa aplicable
UNE 103808:2006 (Ensayo de placa de carga), UNE 103800:1992 (Capacidad portante del terreno), Eurocódigo 7 (EN 1997-1:2004, apartado 2.4.2)
Servicios técnicos asociados
Ensayo de placa de carga a diferentes profundidades
Realizamos el PLT en zanjas o calicatas a 1, 2 y 3 metros de profundidad para evaluar la variación del módulo de deformación con la profundidad, esencial en suelos estratificados como los de Lleida.
PLT con placa de 600 mm para plataformas viales
Para terraplenes y subrasantes viales, empleamos placa de 600 mm según UNE 103808, obteniendo módulos representativos del comportamiento bajo cargas de tráfico pesado.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta un ensayo placa de carga (PLT) en Lleida?
El coste orientativo de un PLT en Lleida oscila entre 440 € y 610 € por ensayo, incluyendo el equipo de carga, transductores y el informe técnico con curvas carga-asiento. El precio puede variar según el número de ensayos y la accesibilidad del punto de carga.
¿Qué diferencia hay entre el PLT y el ensayo SPT?
El PLT mide directamente la deformabilidad del terreno bajo carga estática, obteniendo módulos Ev1 y Ev2. El ensayo SPT (UNE 103800) mide la resistencia a la penetración dinámica y estima parámetros como el ángulo de rozamiento. Ambos se complementan: el SPT para estratigrafía y el PLT para capacidad portante real.
¿En qué tipo de suelos de Lleida es más recomendable el PLT?
El PLT es especialmente útil en suelos granulares (arenas del Segre) y rellenos controlados, donde la deformabilidad es clave. En arcillas expansivas de la zona oeste de Lleida, el PLT debe combinarse con ensayos de hinchamiento para evaluar el comportamiento a largo plazo.
¿Cuántos PLT se necesitan para una cimentación superficial en Lleida?
Se recomienda un PLT por cada 200-300 m² de superficie de cimentación, con un mínimo de 2 ensayos para contrastar la variabilidad del terreno. En Lleida, donde los suelos aluviales pueden cambiar lateralmente en pocos metros, es prudente aumentar la densidad a 1 cada 150 m².
