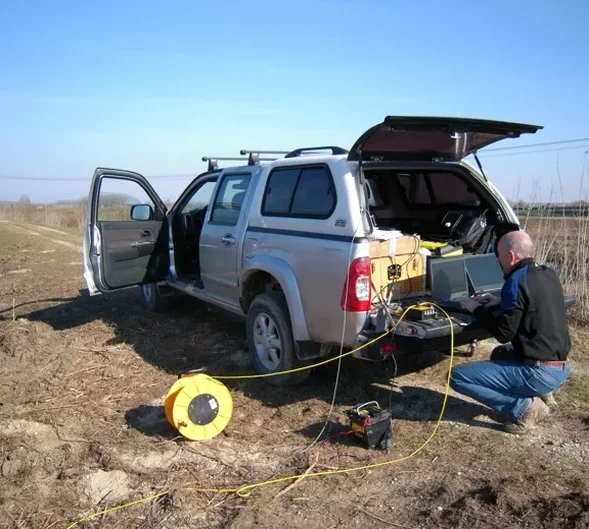

Un tendido de geófonos de 24 o 48 canales se extiende sobre la grava de la Plana de Lleida. El cable sísmico, conectado a un sismógrafo de alta resolución, espera el impacto de una maza acelerada. En ese instante, las ondas elásticas viajan por los estratos aluviales del Segre y los yesos del Keuper. La tomografía sísmica de refracción/reflexión registra los tiempos de primera llegada y las reflexiones en interfaces profundas. El procesado invierte miles de trazas para construir un modelo 2D de velocidades real. En Lleida, donde el contraste entre gravas cuaternarias y el sustrato terciario es brusco, el método delimita con precisión el techo rocoso. El equipo técnico opera con estándares UNE-EN ISO/IEC 17025 en la adquisición y el procesado, asegurando trazabilidad metrológica en cada perfil. La interpretación final entrega un mapa de rigidez del terreno que alimenta directamente el cálculo de cimentaciones profundas y superficiales. La campaña de campo se adapta al parcelario agrícola de la huerta leridana, minimizando la afección a cultivos de fruta dulce.
La inversión tomográfica en la Plana de Lleida detecta contrastes de rigidez de hasta el 400% en menos de 10 metros de profundidad.
Metodología y alcance
- Topografía de detalle de la línea con estación total.
- Análisis espectral del ruido para fijar la ganancia del sismógrafo.
- Apilado vertical de 5 a 8 golpes por punto de tiro.
- Inversión conjunta de tiempos de viaje y amplitudes.
Factores del terreno local
Un error repetido en promociones del Secà de Sant Pere es asumir que la grava aparece siempre a la misma cota basándose en dos sondeos separados 50 metros. La tomografía sísmica de refracción/reflexión en Lleida ha mostrado paleocanales del Segre rellenos de limo que interrumpen el nivel de gravas. Si la cimentación por losa apoya parcialmente sobre ese limo y parcialmente sobre grava, el asiento diferencial puede fisurar la estructura en los primeros años. La prospección geofísica con sísmica de refracción/reflexión detecta esos lóbulos de baja velocidad antes de excavar. Otro fallo típico es no alcanzar suficiente energía de fuente en la zona de los yesos masivos del Keuper, donde la atenuación es alta. El equipo ajusta el número de golpes y la geometría del tendido para mantener la relación señal/ruido por encima de 10 dB. Ignorar la variabilidad lateral del terreno en Lleida, donde la geología cambia en decenas de metros, conduce a recalces imprevistos y sobrecostes. La inversión tomográfica cubre todo el perfil, no solo puntos discretos.
Normativa aplicable
UNE-EN ISO 22475-1:2022 (Investigación y ensayos geotécnicos. Métodos de prospección y toma de muestras), Eurocódigo 8 (EN 1998-1:2004) para clasificación sísmica del terreno según Vs30, Norma Tecnológica de Edificación NTE-CEG (Cimentaciones, Estudios Geotécnicos)
Otros servicios relacionados
Perfil sísmico 2D para cimentación de edificación
Tendido de 69 a 115 metros con maza acelerada e inversión tomográfica de primeras llegadas y reflexiones. Entrega un modelo de velocidades Vp y Vs hasta 35 metros de profundidad. Aplicable en solares de Cappont, Balàfia y el centro histórico para definir el techo del sustrato competente bajo las gravas del Segre.
Tomografía para obra lineal y taludes
Perfil continuo a lo largo del trazado de viales, zanjas de servicios o desmontes en la Plana. Identifica cambios laterales de facies, zonas de baja rigidez y profundidad del nivel freático en las terrazas bajas del río. Compatible con la clasificación sísmica del terreno según Eurocódigo 8.
Parámetros típicos
Preguntas comunes
¿Qué diferencia hay entre la sísmica de refracción y la de reflexión en un estudio para Lleida?
La refracción sísmica aprovecha las ondas que viajan por el contacto entre capas y emergen a superficie. Es muy eficaz para mapear el techo de la grava cementada bajo los limos de la Plana. La reflexión registra la energía que rebota en interfaces más profundas, como el contacto entre las lutitas oligocenas y los yesos del Keuper. El procesado tomográfico combina ambas técnicas en una sola adquisición para obtener un modelo continuo de velocidades desde superficie hasta 30 o 40 metros. En Lleida, la combinación es útil porque los contrastes de impedancia acústica entre gravas, lutitas y yesos generan reflexiones claras.
¿Qué precisión tiene la tomografía sísmica en los terrenos de la Plana de Lleida?
La resolución vertical depende del espaciado entre geófonos y de la frecuencia de la fuente. Con una distancia intergeofónica de 3 metros y una maza de 8 kg sobre placa metálica, se alcanzan precisiones del orden de 1 a 1.5 metros en la detección de contactos entre capas. La resolución horizontal es mayor cerca de los puntos de tiro. En las gravas del Segre, donde la velocidad supera los 1500 m/s, el método diferencia con claridad los lentejones de arena limosa intercalados. La validación con sondeos mecánicos en la misma traza permite ajustar la interpretación a la geología local.
¿Cuánto cuesta una campaña de tomografía sísmica de refracción/reflexión en Lleida?
El costo de una campaña de tomografía sísmica en Lleida oscila entre 1.470 € y 2.660 €. Este rango incluye la movilización del equipo a la Plana, la ejecución de uno o dos perfiles de hasta 115 metros con fuente de maza acelerada, el procesado tomográfico con inversión de tiempos de viaje, el informe interpretativo y la entrega de los modelos de velocidad en formato digital. El presupuesto final depende de la longitud total de perfil, el número de líneas, la accesibilidad del solar y la complejidad del procesado si se requiere inversión conjunta de ondas P y S. Ver más.
