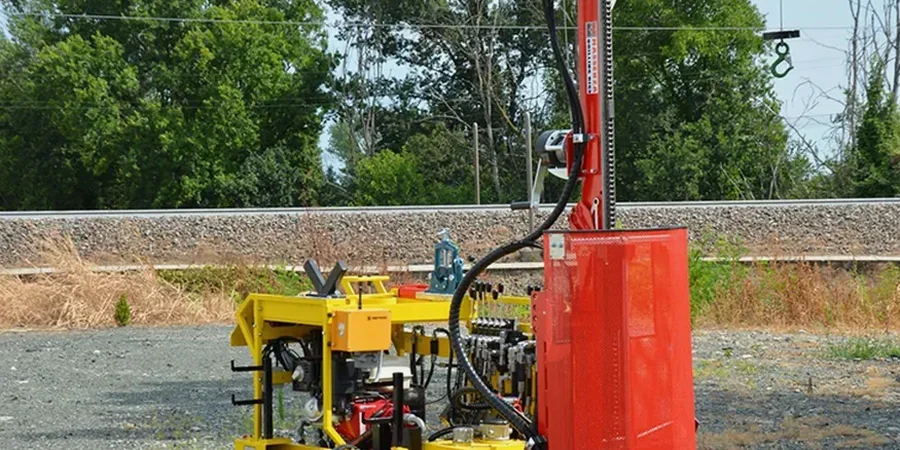

Lleida creció abrazada al río Segre, sobre una llanura aluvial que esconde capas de gravas, arenas y limos con historias de crecidas centenarias. Con más de 140.000 habitantes y un parque edificado que mezcla bloques de los años 70 con nuevas promociones en Cappont y Pardinyes, el subsuelo leridano rara vez es homogéneo. Hemos visto solares donde en apenas 15 metros se pasa de una terraza de gravas compactas a un paquete de arcillas blandas sin previo aviso. El sondaje SPT (Standard Penetration Test) nos da en esos casos un dato que no admite interpretaciones: el número de golpes N60 que necesita el tomamuestras para hincarse 30 centímetros.
Ese valor, correlacionado con la granulometría y la plasticidad de las muestras extraídas, permite estimar la capacidad portante y el potencial de asiento de cada estrato. En Lleida, donde la cota freática oscila entre 3 y 8 metros según la distancia al cauce y la época del año, el ensayo se ejecuta con cuidado para no alterar muestras saturadas. Complementamos la campaña con el ensayo CPT cuando el perfil requiere una lectura continua de resistencia por punta, especialmente en zonas de transición grava-arcilla donde el SPT pierde algo de sensibilidad.
Un N60 bien corregido en Lleida vale más que tres sondeos mal ejecutados: la energía constante de golpeo y la recuperación de muestra definen la fiabilidad del cálculo de cimentación.
Metodología y alcance
Factores del terreno local
Un bloque de viviendas en la avenida de les Garrigues nos enseñó hace unos años lo que cuesta subestimar la variabilidad lateral del terreno. El estudio geotécnico previo se había hecho con solo dos penetrómetros dinámicos ligeros, y el proyectista dio por supuesto un estrato resistente continuo a 4 metros. Al excavar apareció un paleocauce relleno de limos orgánicos blandos justo bajo la esquina sureste del edificio. El asiento diferencial no tardó en manifestarse con fisuras en tabiquería y carpinterías que dejaron de abrir. Tuvimos que recalzar con micropilotes y perder tres meses de obra. El SPT, ejecutado en malla suficiente, habría detectado ese lentejón en la campaña inicial. En terrenos aluviales como los de Lleida, la separación entre sondeos no puede decidirse solo por presupuesto; la estabilidad de taludes en excavaciones vecinas y la presencia de servicios enterrados también condicionan la ubicación de cada punto de ensayo.
Contenido en video
Normativa aplicable
EN ISO 22476-3:2005 — Investigación y ensayos geotécnicos. Ensayos de campo. Parte 3: Ensayo de penetración estándar, Eurocódigo 7 (EN 1997-2:2007) — Proyecto geotécnico. Parte 2: Reconocimiento del terreno y ensayos, UNE-EN 1997-1:2016 — Eurocódigo 7: Proyecto geotécnico. Parte 1: Reglas generales, UNE 103800:1992 — Geotecnia. Ensayos in situ. Ensayo de penetración estándar (SPT)
Otros servicios relacionados
Sondeos geotécnicos con extracción de muestra
Realizamos sondeos a rotación con batería simple y doble en diámetros de 86 a 116 mm, recuperando testigo continuo en suelos y roca blanda. Cada metro perforado se etiqueta, fotografía y almacena en cajas normalizadas según UNE-EN ISO 22475-1, permitiendo ensayos posteriores de laboratorio sin pérdida de trazabilidad.
Ensayos de laboratorio geotécnico
Nuestro laboratorio acreditado bajo ISO 17025 ejecuta granulometrías por tamizado y sedimentación, límites de Atterberg, contenido de sulfatos y materia orgánica, y ensayos de resistencia al corte en muestras seleccionadas del SPT. Los informes incluyen la clasificación según el Sistema Unificado de Clasificación de Suelos (USCS) y la nomenclatura del CTE.
Parámetros típicos
Preguntas comunes
¿Cuánto cuesta un sondaje SPT por metro lineal en Lleida?
El precio de un sondaje SPT en Lleida oscila entre 300 € y 440 € por metro lineal, en función de la profundidad total, la necesidad de entubación en zonas con nivel freático alto y la accesibilidad del solar. Este rango incluye la movilización del equipo de penetración, la ejecución del ensayo cada 1.5-2.0 metros, la recogida de muestras alteradas y el informe con los valores N60 corregidos. Si la campaña requiere varios sondeos, el coste unitario suele ajustarse a la baja.
¿Qué profundidad mínima debe alcanzar un sondaje SPT en los terrenos aluviales de Lleida?
En la llanura aluvial del Segre recomendamos una profundidad mínima de 12 a 15 metros, o hasta alcanzar rechazo en el estrato de gravas. El Código Técnico de la Edificación (CTE-DB-SE-C) exige que la campaña alcance una cota donde el incremento de tensión transmitido por la cimentación sea inferior al 10% de la tensión efectiva vertical, lo que en edificios de 5-7 plantas suele traducirse en esos valores.
¿En qué se diferencia el SPT del penetrómetro dinámico continuo para un estudio geotécnico?
El SPT permite recuperar muestra alterada del suelo en cada tramo ensayado, lo que posibilita identificar visualmente el tipo de terreno, medir su humedad y ejecutar ensayos de clasificación en laboratorio. El penetrómetro dinámico continuo solo registra la resistencia a la hinca sin extraer muestra, por lo que no distingue si un rechazo se debe a un bloque aislado o a un estrato competente. En Lleida, con gravas heterométricas del Segre, el SPT aporta una certeza que el penetrómetro no ofrece.
¿Cómo influye el nivel freático del Segre en la ejecución del SPT?
El nivel freático en Lleida, que fluctúa estacionalmente entre 3 y 8 metros de profundidad según la zona, obliga a entubar el sondeo al atravesar arenas saturadas para evitar el colapso de las paredes. También exige limpiar el fondo de la perforación antes de cada ensayo, porque los sedimentos decantados falsean el valor N60. Nuestro equipo utiliza lodos biodegradables en formaciones inestables, preservando la permeabilidad natural del acuífero.
